各種金属を在庫。


県内でも希少ベンダーを所有、加圧圧力４００t×長さ６０００mmまで曲げ可能



熟練の職人による難易度の高い加工にもお応えします。





　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ファイバーレーザーの導入

1.設計・プログラム
お客様の製品図面からNCプログラムを作成します。

イメージの話でも製品図面及び３Ｄ図の作成も行えます。

NCP/G AP-100





　　      2.切り（切断）

鉄板を直線で切断するマシーンです。

定尺材から必要寸法に縦・横・対角を納める事が要求されます。

H-4065　　　S-1232



3.穴あけ
レーザー光で鋼板に自在の形状を溶融しながら切断するマシーンです。

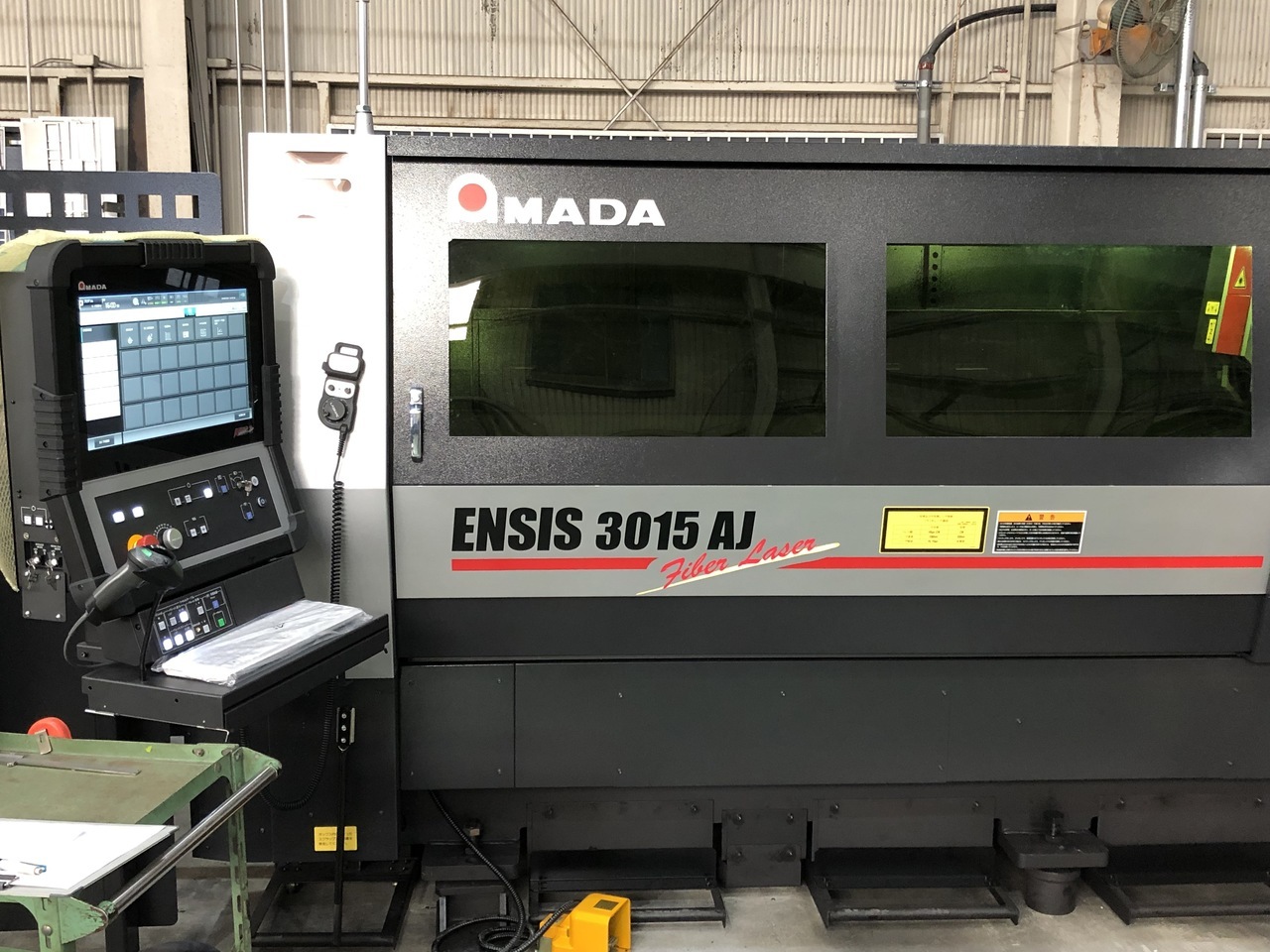

FOＬ−3015AJ   ENSiS3015AJ
ステン１２mm、軟鋼２２mmまで

4.曲げ
板を任意の角度に曲げるマシーンです。

箱形の製品は溶接個所を少なくすることで見栄が良く、曲げの技術が問われます。
FBD4006
加圧圧力400t×長さ6000mm





5.溶接
アルゴン溶接をはじめ各種溶接を行います。

第一工場

---

第一工場　（　８１５�u　）
天井クレーン
2.8ｔ　2基

材料置場と切り・曲げが主な作業エリア

Blanking


第二工場

---

第二工場　（　９８６�u　）
天井クレーン
2.8ｔ　　1基
5.0ｔ　   1基

材料置場と大物製缶が主な作業エリア

Bending・Welding


第三工場

---

第三工場（　２６０�u　）
天井クレーン
2.8ｔ　　1基

完成品

材料置場

多種多様なニーズに応えられる設備

---

機械名	機種	メーカー	最大板厚 （mm）	切り長さ （mm）
シャーリング	H-4065	アマダ	6.5	4000
	S-1232	アマダ	3.5	1200
機械名	機種	メーカー	加圧能力 （ＫＮ）	曲げ長さ （ｍｍ）	ストローク （ｍｍ）
プレス     ブレーキ	ＥＧ−6013	アマダ	600	1300	100
	ＲＧ−50	アマダ	490	2085	100
	ＦＢＤ�V2004	アマダ	2000	4000	100
	ＦＭＢ3613	アマダ	360	1300	100
	ＲＧ−1253	アマダ	1225	3100	150
	ＦＢＤ�V-1253NT	アマダ	1225	3100	150
	Ｆ＆Ｄ-1253	アマダ	1225	3100	150
	ＨＤＳ2204	アマダ	2200	4000	200
	Ｆ＆Ｄ-4006	アマダ	3920	6000	200
機械名	機種	メーカー	加圧能力 （ＫＮ）	ステーション	ストローク （ｍｍ）
タレット パンチ        プレス	EM2510NT	アマダ	200	58	1270×2500
機械名	機種	メーカー	出力	切断能力	ストローク （ｍｍ）
レーザー	FOL3015AJ	アマダ	４ＫＷ	軟鋼22mm ステン16mm	3070×1550
	ENSiS3015	アマダ	6ＫＷ	軟鋼24mm ステン16mm	3070×1550
機械名	機種	メーカー
コーナー      シャー	CSW−250	アマダ
	CSHW-220	アマダ
機械名	機種	メーカー
アングル   ベンダー	A−１	アサノ
	A−３	アサノ
機械名	機種	メーカー
パイプ      ベンダー	TBDR	大洋
機械名	機種	メーカー
ベルト式   研磨機	ＭＡＩＳＴＥＲ2	響
機械名	機種	メーカー
アイアン   ワーカー	IW６０	アマダ
機械名	機種	メーカー
バリ・ Ｒ面取り機	AuDeBu1000	アマダ
機械名	機種	メーカー
セット      プレス	SPI−30�U4M	アマダ
	SP30�U３M	アマダ
機械名	機種	メーカー
コンタ      マシン	V−400	アマダ

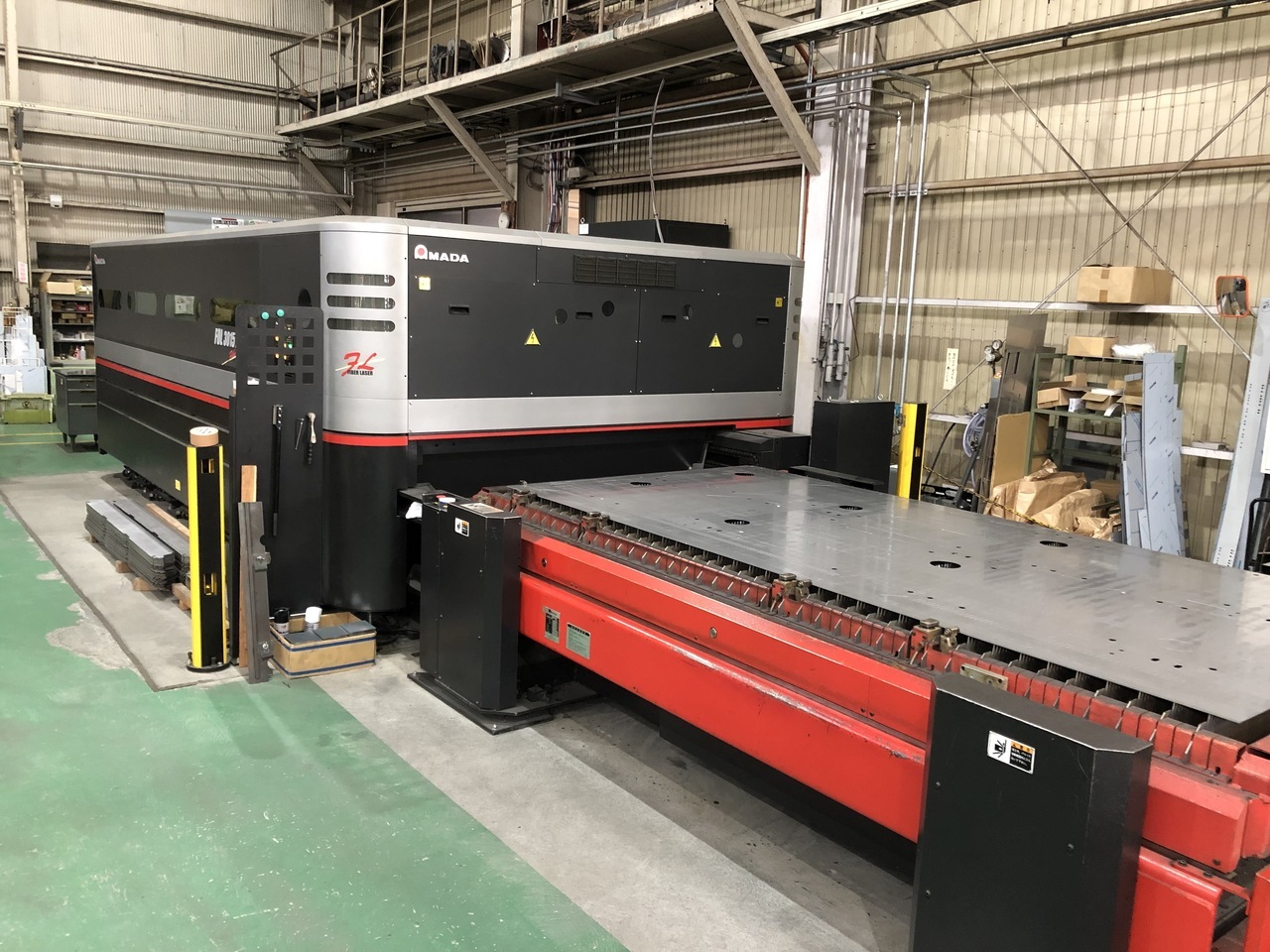

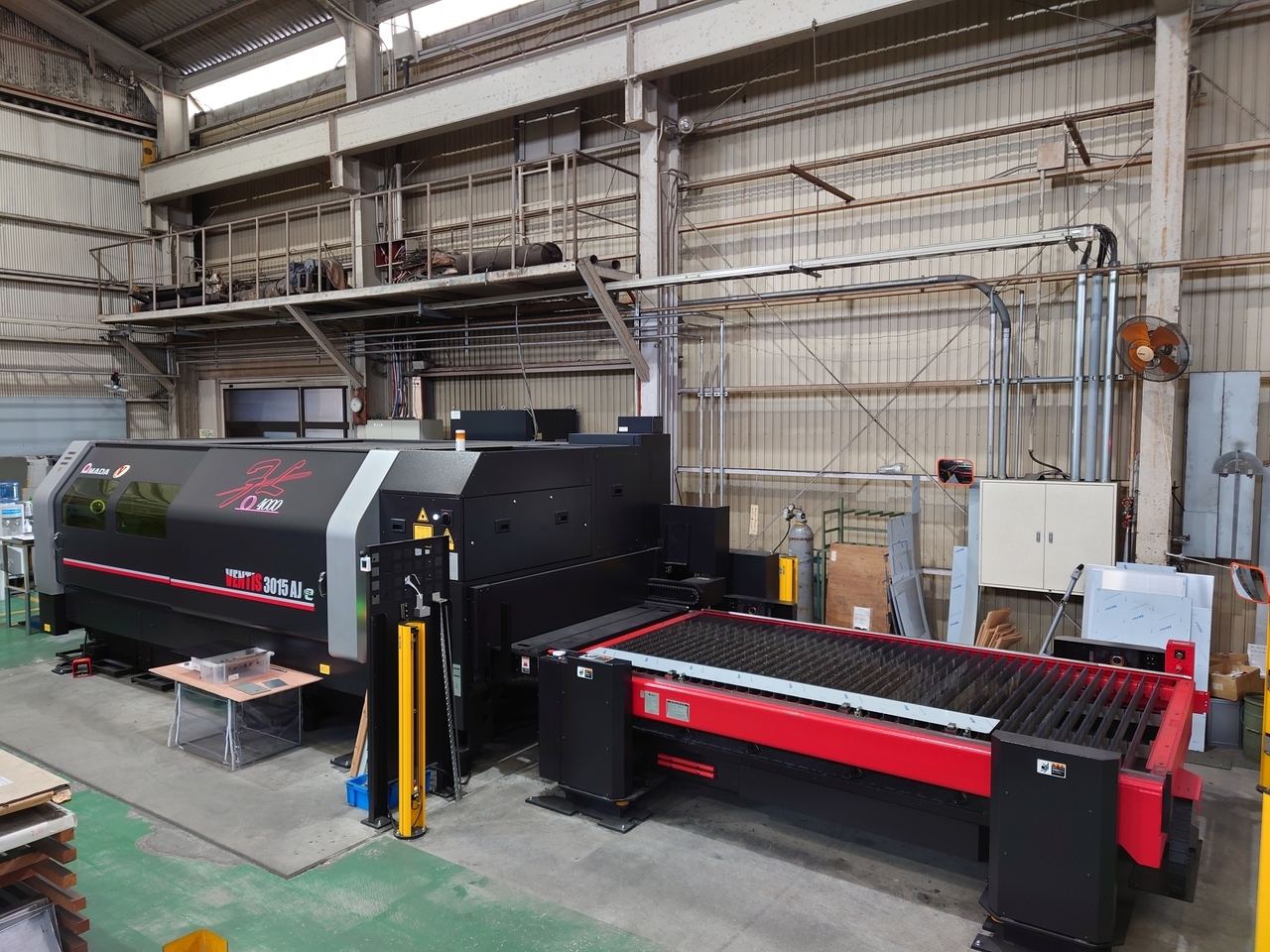

レーザー作業風景
出力　　　　　　
２ＫＷ　　　　　　　
切断能力　　　
軟鋼１２ｍｍ、ステン５ｍｍ
ストローク　　
１２７０×１２５０
・薄板の鋭角のコーナーをシヤープに カットします。

出力　　　　　　
４ＫＷ　　　　　　　　
切断能力　　　
軟鋼２２ｍｍ、ステン１２ｍｍ
ストローク　　
３０７０×１５５０
・厚板のカットに優れている。




パンチング作業風景
加圧能力　　
２００ＫＮ
ステーション　　
５８ｓｔ   　
ストローク　　
３０７０×１５５０
・複雑形状のカットから絞り加工（ダボ出し・半抜き・バーリング）も可能。

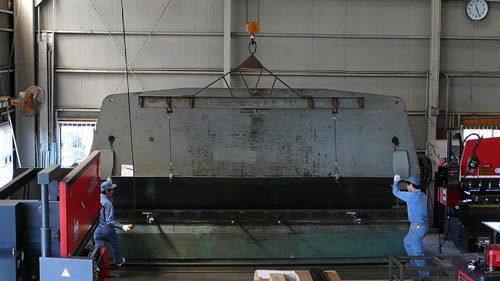

400Tベンダー作業風景
板を任意の角度に曲げるマシーンです、箱形の製品は溶接個所を少なくすることで見栄が良く、曲げの技術が問われます。



溶接各種
半自動アーク溶接
社内訓練や研修会参加を通じ、
日々溶接技術の向上につとめております。

アルゴン溶接

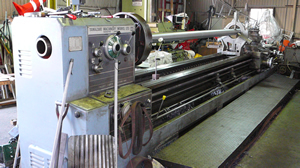

芯間５Ｍ×Φ６００　汎用旋盤

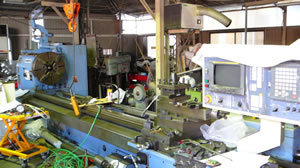

ＮＣ旋盤

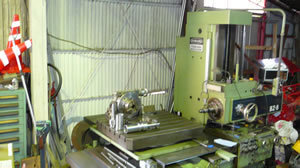

横型フライス

（有）佐川工作所 住所　滋賀県栗東市下鈎 ＴＥＬ　０７７−５５２−１６４３

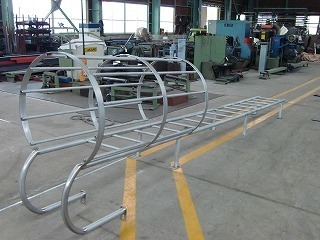

ステンレス溶接完成品




大型製缶完成品
京都銀行様の看板製作　　
1.２m角、全長１２ｍ


広い作業スペースが有るからこそ出来る製品





公園オブジェ等





車輌用特殊装備（工具箱・バンパー回りの製作、塗装を除く）

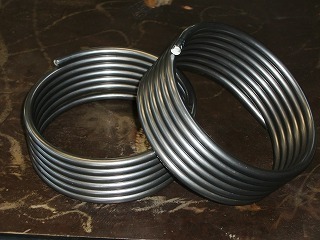

曲げ加工品

入社以来４０年さまざま製品を手掛けて来ました。
早く・美しくは得意とする処です。板金加工の相談も賜ります。

５Ｓリーダーとして職場内の整理整頓を実行し品質と納期を第一と考え、お客様に気持ち良く足を運んで頂けるよう心掛けています。
